donde puedo conseguir un diagrama de la valvula egr

2001 MITSUBISHI ECLIPSE
130,000 MILES
Avatar
FAMA3320
  • MEMBER
  • 1 POST
mi carro tiene algunas mangueras de vacio desconectadas y falla pero no se como van conectadas
Aug 4, 2012 at 6:55 AM
Advertisement
Avatar
MHPAUTOS
  • CERTIFIED EXPERT
  • 31,937 POSTS

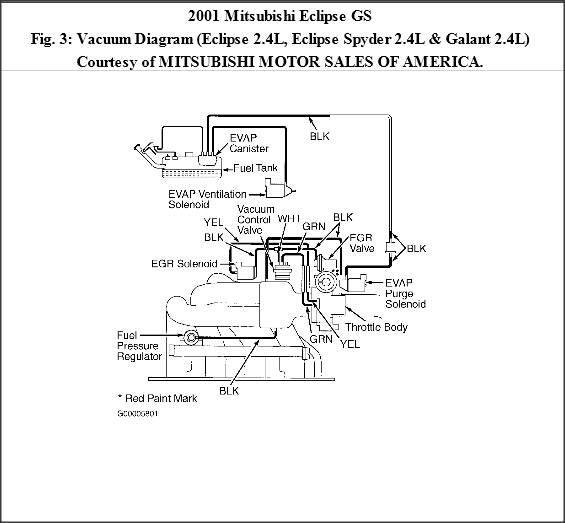

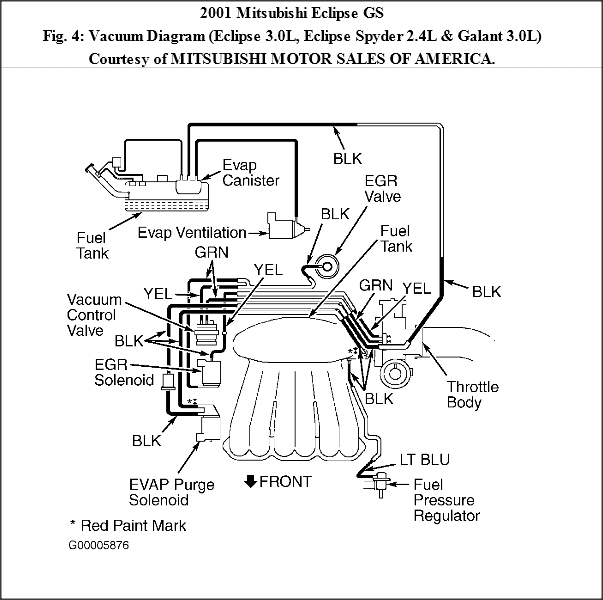

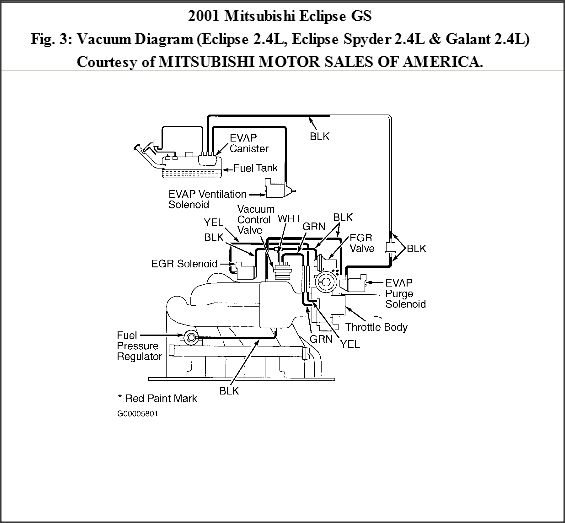

see pics for vacuum set up for both engines
Images (Click to enlarge)
Attached Media
Attached Media
Aug 4, 2012 at 11:15 AM
